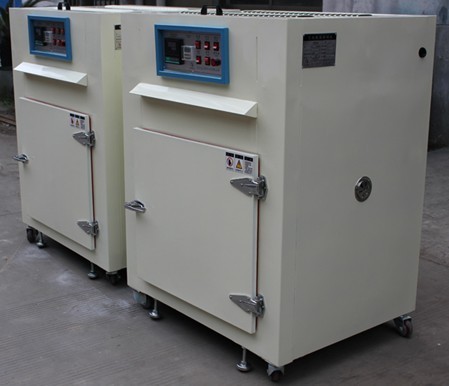

洁净烘箱用途:
洁净烘箱适用于烘烤有化学性气体及食品加工行业的欲烘烤物品、基板应力的去除、油墨的固化、漆膜的烘干等。广泛使用于电子、电机、通讯、电镀、塑料、五金化工、食品、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、陶瓷、木器建材等的精密烘烤、烘干、回火、预热、定型、加工等。
洁净烘箱技术参数:
型号: | JH-JJ150L型 | 工作温度范围: | 室温+10~250度 | |
使用电压: | 380V/50HZ | 控温精度: | ±1℃ | |
加热功率: | 3.6KW/分1档位控制 | 温度均匀性: | ±2%℃ | |
鼓风功率: | 1台180W/380V | 需方常用温度: | 自行调整 | |
规格尺寸: | ||||
工作室尺寸: | 500*600*500 | 深*宽*高(mm) | ||
外形尺寸约: | 650*1130*1150(包括突出部分) | 深*宽*高(mm) | ||
箱体制作材料: | ||||
机台结构概述: | 采用右侧出风,左侧回风循环,内部可配网板,加热元件安装在烘箱左侧部风道内,过滤器安装在烘箱右侧部风道内,循环电机安装箱体顶部,可以让电机寿命延长,单开门 ,门扣采用紧扣式拉手。电器控制面板安装于箱体顶部。 | |||
箱体外壁材料: | 1.0~1.2mm厚度A3冷轧钢板金折弯焊接铆钉拼接 | |||
箱体风板材料: | 镜面不锈钢内胆:1.0~1.2mm厚度sus优质不锈钢板 板金折弯焊接铆钉拼接 | |||
箱体风道材料: | 拉丝不锈钢内胆:1.0~1.2mm厚度sus优质不锈钢板 板金折弯焊接铆钉拼接 | |||
箱体框架材料: | 5#角钢 | |||
箱体增强材料: | 5#角钢,局部使用2.0钢板折弯 | |||
箱体底部承重框架材料: | 5#角钢 | |||
箱体底部材料: | 5#角钢 | |||
箱体顶部框架材料: | 5#角钢 | |||
保温层厚度及材料: | 100K级高密度硅酸铝纤维填充(保温层厚度为90mm) | |||
外箱涂装材料 | 防锈处理后,表面覆环保锤纹漆,颜色可由客户指定 | |||
门制作方式: | ||||
门外壁材料: | 1.0~1.2mm厚度A3冷轧钢板 板金折弯焊接铆钉拼接 | |||
门内壁材料: | 1.0~1.2mm厚度sus优质镜面不锈钢板 板金折弯焊接铆钉拼接 | |||
门数量: | 单开门 | |||
门厚度: | 100mm | |||
门扣: | 合金铰链及拉手 | |||
门框密封材料: | 耐高温硅橡胶(250℃)压迫式密封(密封性能较好) | |||
开门方式: | 由左向右开启 | |||
进气及排气: | ||||
进气: | 孔径60mm 1个,一体调节阀。带过滤棉 | |||
排气: | 孔径60mm 1个,可手动调节出风量。 | |||
鼓风系统: | ||||
鼓风方式: | 涡轮式水平循环运风 | |||
电机装置: | 顶部 | |||
风轮材料: | 合金风轮 | |||
风轮尺寸: | 170*240 | |||
加热系统: | ||||
加热元件: | 采用覆套式远红外发热器 (SHEATHED HEATER) U型管状电热发生器,1.2KW/件,总3件,加热元件总功率3.6KW,分1组加热开关,连续使用寿命可达3万-4万小时以上 | |||
加热元件数量: | 3根 | |||
加热元件装置: | 安装在烘箱左侧部风道内 | |||
升温时间: | 每分4-8度(估算不做准参数) | |||
测试时须知:测试点应距离内壁材料至少120毫米,距离门至少100毫米。测试时间应在到达温度(恒温状态)后至少15-20分钟。 | ||||
电器配置: | ||||
1.温控仪: | LED智能数显温控仪,控温精度±1℃,带PID调节,自动恒温。 | |||
2.时间设定装置: | HS48S-99.99定时装置,需人工开关,当温度到达所设定温度 时即开始计时,当时间到达所设定范围后即切断加热电源。 | |||
3.时间报警装置: | APT/AD16型声光报警装置,设定时间结束报警提示。 | |||
4.控制电路电压: | 380V / 50HZ | |||
5.测温装置: | 一支不锈钢铠甲 PT100电阻温度传感装置,测温精确±1%FS。 | |||
6.保护系统: | 漏电保护,断路保护,电机过载保护,接地保护。 | |||
7.断路器启动: | 带漏电保护的断路器启动,有效保护所有电器元件。 | |||
8.接触器: | 接触器输出(控温精度准确),采用(德力西)品牌电气。 | |||
9.开关及其它电器元件: | 采用(德力西)品牌电气,不易损坏。 | |||
10.安装要求: | 设备正面距离墙壁不得小于1000mm,左右后侧不得小于700mm。 用户须提供独立的配电开关并负责设备外部的电源的连接。 正常工作环境条件: 温度:5℃~45℃; 相对湿度:不大于85%; 周围无强烈的振动和气流存在; 电源:交流380V 无腐蚀性气体存在; 请务必接地! |
